產品描述
產品名稱 : 高週波SCR控制熱處理
產品型號 : JYHT-2150
產品介紹:
型號 JYHT-2150

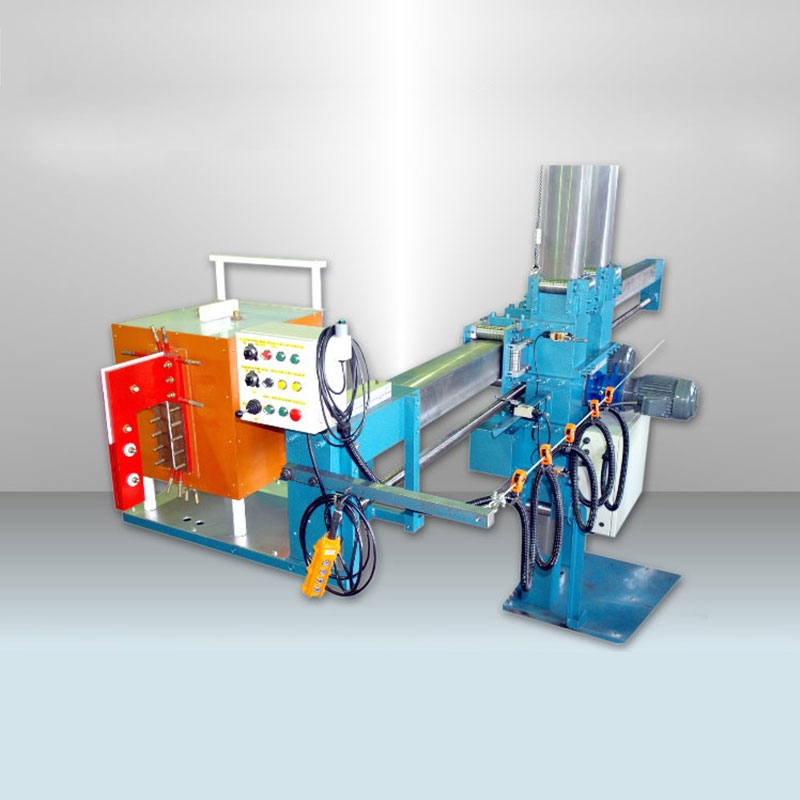

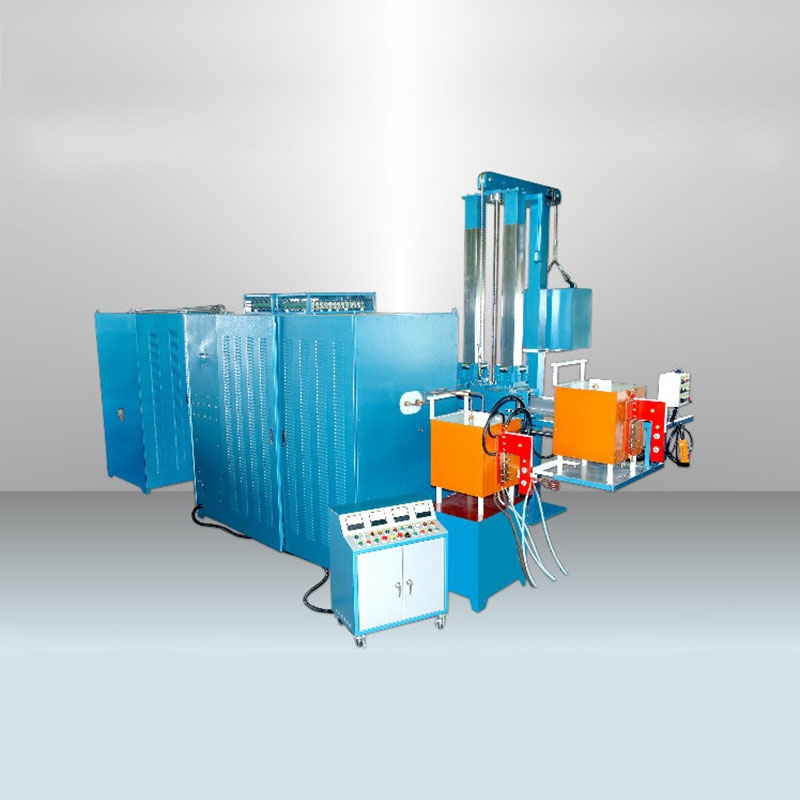

機台名稱 150KW 40KHZ SCR 控制 高週波熱處理機
高週出力 150KW
真空管 TOSHIBA 9T38A
震盪 40KHZ
電源電壓 3 phase 220V/ 380V/400V 50/60HZ
機械尺寸 高週波電氣箱 2685mm x 1325 mm x 2450 mm ( L x W x H)
高壓電氣箱 1200mm x 1400 mm x 2250 mm ( L x W x H)
CT 升降台 3938mm x 2482 mm x 2950 mm ( L x W x H)
裝箱尺寸/重量/材積
  • JYHT-2150 電氣箱+真空管 9T38+操作箱+CT 288cm x 223cm x 253cm
    NW:2100Kg GW:2330Kg
  • 高壓變壓器外箱+升降台底座 164cm x 143cm x 253cm
    NW:550Kg GW:710Kg
  • 高壓變壓器 140cm x 100cm x 184cm
    NW:2100Kg GW:2250Kg
  • 穩壓器 131cm x 131cm x186cm
    NW:2280Kg GW:2430Kg
  • 白鐵水塔+冷卻水塔 242cm x 137cm x 253cm
    NW:280Kg GW:460Kg
  • 升降台+備品+零件 373cm x 192cm x 190cm
    NW:2900Kg GW:3280Kg
